一款：

当前供水企业逐步推广使用的智能水表

拥有可靠性能保障的GPRS远传水表

向未来智慧水务方向发展的水表

优势：

无需复杂布线

远程开、关阀控制

实时监测水表用量

每块水表包含6年流量费，无额外成本支出

无需任何中转设备，有手机信号的地方就能装表

防水防潮，适应各种恶劣环境

微功耗技术，24小时换醒设置时锂电池使用可达6年

欢迎使用我公司总线型智能水表。本水表防磁、防潮、抗静电、抗干扰、抗震动、低电压使用，安全可靠。它会给您和供水部门带来方便。使用前请详细阅读此说明书。

执行标准：GB/T 778-2007
1、用途

用来计量及控制流经自来水管道体积总量。本水表用来计量流经水管道水体积的总量。主要适用于城市、乡镇供水计量和收费管理，可实现供水预收费管理、远程抄表、实时监控用水数据及阀门控制等。符合国标188-2004协议及DTL645协议能与该协议的电能表兼容。能实时监控用水情况。

2、特点

本表具有计量准确、性能可靠、结构先进、安全环保等特点。产品性能指标符合建设部CJ/T33—2001 标准。电子计量单位为0.1m3。

使用条件：冷水表—水温≤40℃ 热水表—水温≤90℃

公称压力：≤1.0Mpa（注：2017年新款为防水型基表，不带翻盖H1，高度参考H）

3、安装

3.1 选择水表口径，应根据安装地点的流量大小而定。

3.2 安装此表时，应离地面有合适高度（建议不低于1.2M）四周须留合理空间，以便布线、维修、更换等操作。

3.3 此表为电子仪表，为创建良好的使用环境，请不要将其安装在淋浴器、盥洗盆下、油烟熏烤等地方，避免污染水表外观。

3.4 该水表水平安装，表壳上的箭头方向必须与水流方向一致。

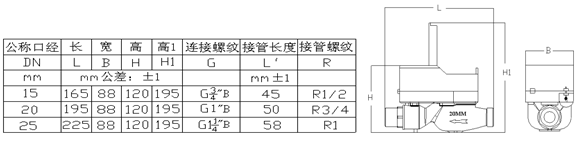

3.5 安装预留尺寸必须符合水表外形尺寸安装要求。

3.6 安装水表时，必须先将管道内的石子、泥沙、麻丝等清理干净后才能安装，以免造成产品故障。
4 功能

4.1 透支功能: 当用户水量用完时，水表将自动关阀，切断水源，提醒用户购水；此时在水表上按键一次，可使水表阀门开启，继续用水2吨，2吨用完后，阀门将永久关阀，此时只有重新充值购水，才可使水表阀门开启（此功能需定制）。

4.2 保护功能：当水表遭遇磁干扰时，水表将自动关阀；同时，水表将干扰信息予以记录。

4.3 电池欠压提示功能：当电池电量低时，阀门将自动关阀，切断水源，已提醒用户联系管理部门更换电池；同时将剩余水量和实际用水量的记录数据予以锁定，此时可在水表上按键一次后进行开阀，经过以上操作后水表扔可开阀使用，三天后水表关阀且不可再开阀。更换新电池后，水表将自动开阀，且原用水信息数据保留。

4.4 断电关阀功能：当水表断电时，水表将自动关阀，防止因意外或人力断电；重新插上电池后，阀门回到断电前状态。

4.5 不改变机械计量的显示方式，便于用户直视的核查用水量。

4.6 无需布线，直接通说GPRS通讯自动上传数据到服务器，计量准确。

5.参数

5.1电气参数：

功耗参数:（测试电压3.6V，基表不同值略有不同）

工作环境：温度(-15℃- +55℃)，环境相对湿度<90％。

工作电压：内置锂亚硫酰柱式功率型电磁ER18505M/3.6V（根据实际需要可配双节）。

通讯方式：GPRS远传。

信号采集方式：采集干簧计数，使数据采集精确。

数据显示方式：机械累计显示、GPRS网络远程显示。

水表数据上行方式：GPRS网络远传抄读方式。

工作原理：物联网水表是以普通带阀水表未计量基表，附加控制电路和无线发射模块所组成的用水计量仪表。

产品特点：无需布线，通过无线通信方式，抄表人员通过GPRS远程对水表抄取表端示值，实现计量、保护、控阀等功能。系统具有成本低，可靠性高，抄表方式快速、灵活特点。

表地址：见罩体永久性编号。

注：开关阀电流及阀门卡死电流因基表的不同有所不同。

5.2 GPRS物联网卡模块参数：

双频：900 / 1800 MHz

网络兼容性好：经全球认证的GPRS R4协议

工作温度：-40~+80℃超宽工作温度，户外应用更安全

可靠性高：特殊EMI/EMC设计，面对恶劣电磁环境，稳健如山

支持多种协议栈：TCP / UDP / FTP / DNS

TCP协议栈支持客户端模式、服务器模式、混合模式，支持多路链接

信号稳定，不断网，内含8年流量费用。

远程阀控操作、电池欠压预警、流量异常预警。
5.3流量参数：（DN32口径含以上流量参数请参阅本网站大口径智能水表产品）

6.注意事项：为了水表在使用中安全可靠，请您在使用过程中特别注意如下事项

1.切勿将磁性材料、磁性装置靠近表盘。

2.切勿损坏线路，远离高温、强磁。

3.当电子计量与机械计量不一致时，以水表机械计量数字为准，铅封切勿拆卸。

4.无论遇到什么情况，切勿自行拆卸水表，否则控制系统无法恢复工作（遇不正常现象，请与售水管理部门联系，如有拆卸后果自负）。

7.配件说明：使用说明书1 份；合格证1 份（贴在水表上）；接管2 只；螺母2 只；接管垫圈2 只。
（北京逸海卓诚公司技术部编制）
